Descrizione Preset table top E346BA
Il granito è uno dei materiali naturali con il più basso coefficiente di dilatazione termica al mondo, una peculiarità molto importante quando si parla di misurazione: per questo motivo, il preset E346BA è equipaggiato con base e colonna in granito naturale.
Tutti i portamandrini sono intercambiabili (ISO/BT/HSK/attacco poligonale...etc): senza l’utilizzo di adattatori, si riduce drasticamente l’errore di accoppiamento, rendendo la misura più precisa.
Perchè complicarsi la vita con un software difficile e complesso? Noi di Elbo Controlli NIKKEN crediamo nella facilità d’uso e con il NUOVO software macchina abbiamo raggiunto questo obiettivo.

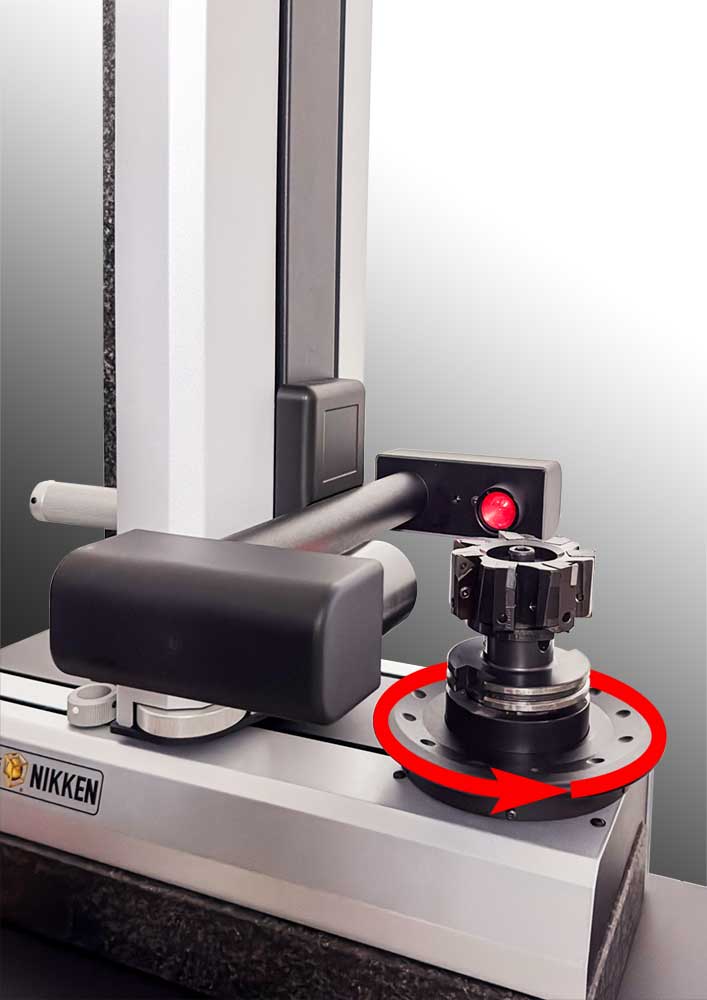

La funzione AUTOFOCUS consente di misurare in modo automatico tutti gli utensili, senza l'intervento manuale dell'operatore. Il software riconosce in automatico il numero di taglienti e, in base alla dimensione dell'utensile, aumenta o diminuisce la velocità di rotazione per una migliore acquisizione della misura.
Il preset E346BA acquisisce le quote di X e Z, evidenziando eventuali misure fuori tolleranza. Inoltre, è in grado di ricercare i valori massimi di X e Z con rotazione completa del mandrino. La vera forza è la semplicità!
E346BA permette di effettuare il ciclo di acquisizione multitagliente, ovvero il riconoscimento automatico e la misurazione di ogni singolo tagliente rilevato durante la rotazione completa del mandrino. Al termine del ciclo di misura, i dati ottenuti potranno essere stampati su di un’etichetta, salvati nella tabella utensili o memorizzati e resi disponibili per il sistema di identificazione utensile TID.
E346BA permette di ridurre al minimo la possibilità che l’operatore del preset commetta errori nella misurazione degli utensili, grazie ad un sistema sviluppato da Elbo Controlli NIKKEN. Lasciati conquistare.
E346BA può essere dotato del nuovo sistema di Riconoscimento Automatico Utensili. Per maggiori informazioni, clicca qui.

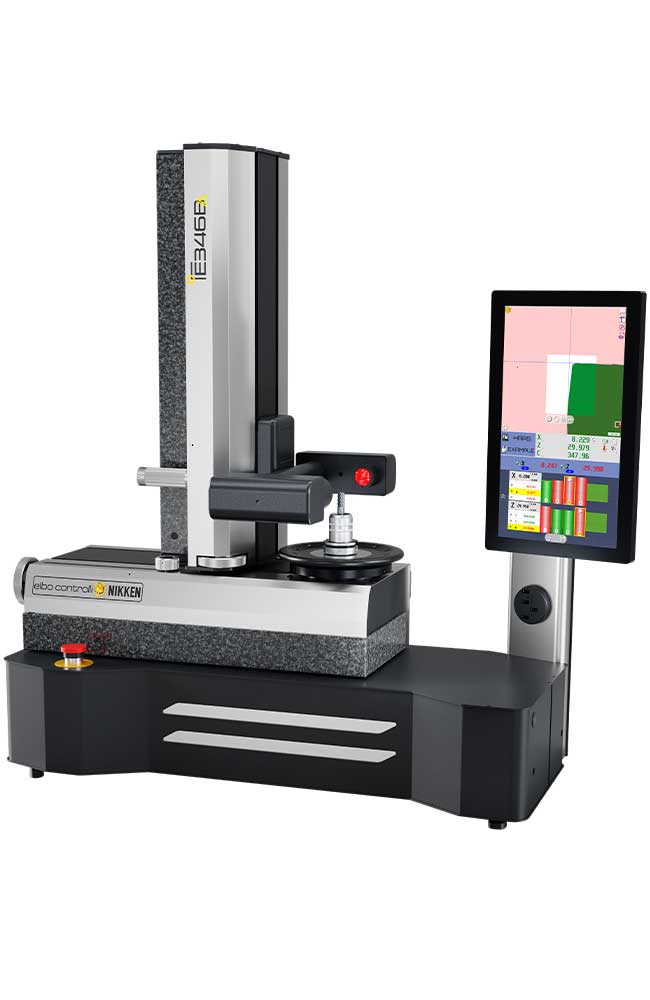

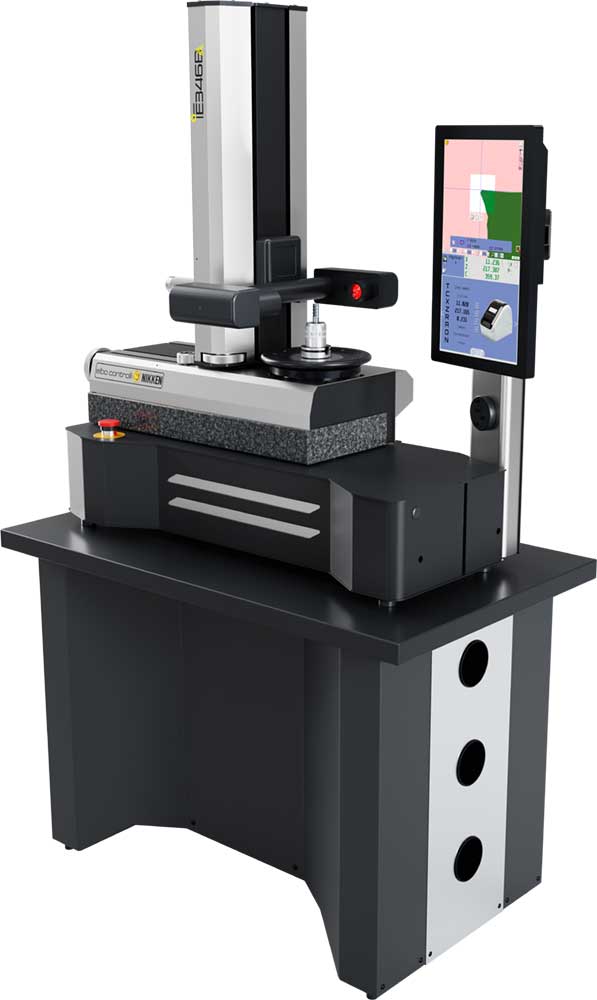

Preset E346BA: Macchina Preset Table Top di Elbo Controlli NIKKEN
RIchiedi informazioniScheda tecnica
CARATTERISTICHE GENERALI
- Campo di misura: diametro max 360 mm (raggio 180 mm); altezza max 460 mm
- Base e colonna in granito naturale: max errore linearità 8 µm
- Base in acciaio con 3 piedini fissi e 1 regolabile
- Guide lineari (2 per asse X, 1 per asse Z) con pattini a doppio ricircolo di sfere
- Movimentazione rapida assi

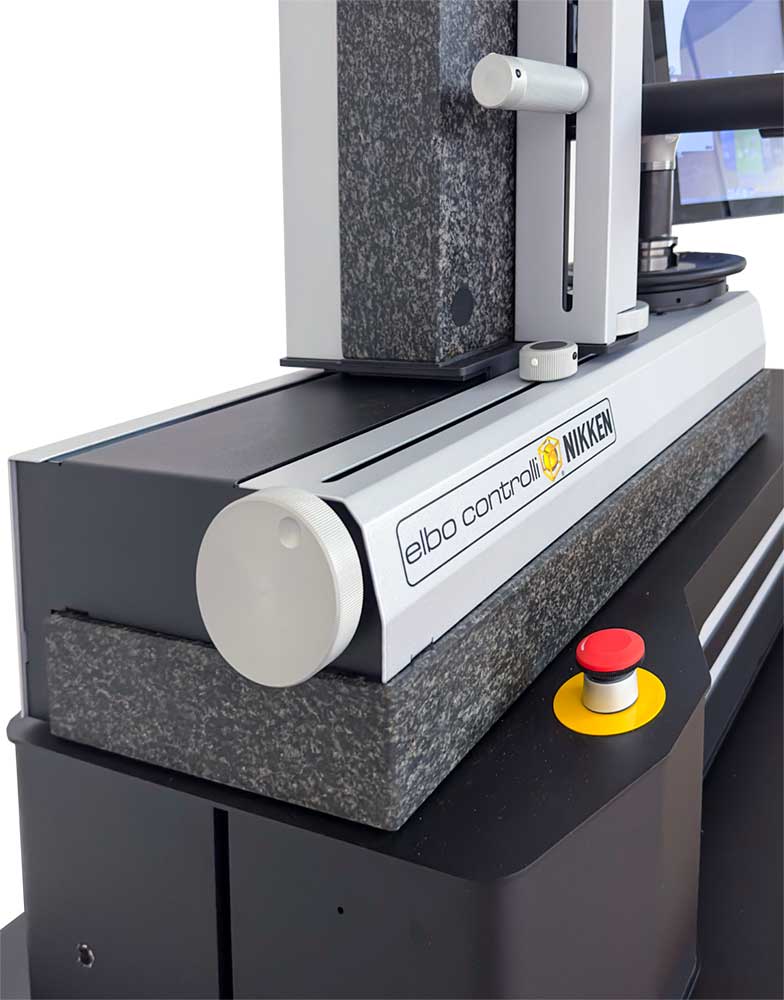

- Regolazione micrometrica manuale
- Righe ottiche ECN modello AS371 certificate (risoluzione 1µm)
- Monitor Touch-screen TFT 15,6"
- Ingombri: L = 958 mm, H = 974 mm, D = 458 mm
- Peso netto: ~ 105 kg
CARATTERISTICHE PORTAMANDRINO
- Mandrino intercambiabile (ISO, BT, CAT, HSK, Attacco poligonale, etc.)
- Sistema di identificazione del portamandrino (SP-ID)
- Visualizzazione asse C
- Rotazione automatica del portamandrino e index elettronico
- Freno rotazione mandrino pneumatico
- Bloccaggio portautensili manuale (HSK, Cono poligonale)
CARATTERISTICHE SISTEMA DI VISIONE
- Obiettivo bi-telecentrico
- Campo di misura sistema di visione Elbo Controlli NIKKEN = 7,6 x 7,2 mm
- Sensore monocromatico C-MOS connessione USB 3.0 Super speed
- Risoluzione sistema di visione Elbo Controlli NIKKEN = 1 µm
- Ingrandimento sistema di visione Elbo Controlli NIKKEN = 25x
- Visualizzazione analogica o digitale
- Zoom digitale = 4x
- Funzione ispezione tagliente
- Area inquadrata ridimensionabile
SOFTWARE E FUNZIONI DI MISURA
- Sistema operativo Elbo Controlli NIKKEN embedded basato su LINUX
- Software macchina Elbo Controlli NIKKEN versione B (layout blu)
- Numero di origini macchina / numero di set utensili = ∞ / ∞
- Funzione multiorigine per macchine multitasking
- Funzione di misura manuale con reticolo fisso
- Funzione di misura Autotargeting
- Funzione di misura Autotargeting con congelamento delle misure
- Indicatori di collimazione per misura con reticolo fisso
- Misurazione automatica raggio inserto/tagliente e centro teorico raggio inserto
- Misurazione automatica angolo inserto/tagliente e intersezione teorica
- Funzione di misura smusso
- Area di interesse regolabile (AOI)
- Rotazione automatica del mandrino e misurazione dei taglienti
- Software per il presettaggio manuale utensili e controllo della geometria
FUNZIONI GRAFICHE
- Reticoli regolabili (assi e cerchi)
- Funzione di acquisizione immagine profilo
- Geometria automatica (1 entità geometrica)
- Geometria per punti
- Acquisizione immagine da telecamera sistema di visione
- Importazione file DXF del profilo utensile
FUNZIONI DI CONNESSIONE E INTEGRAZIONE
- 4 porte USB
- Connessione LAN
- Post processor standard
Granito naturale
IL GRANITO NATURALE COME MATERIALE DA COSTRUZIONE
Il granito è uno dei materiali naturali con il più basso coefficiente di dilatazione termica al mondo, una peculiarità molto importante quando si parla di misurazione.
Il granito naturale è una roccia ignea che si genera per solidificazione di una...
ApprofondisciDilatazione termica
La dilatazione termica è un fenomeno fisico che si realizza quando un corpo (liquido, gassoso o solido) aumenta di volume all'aumentare della temperatura. Tale aumento è causato dalla variazione dell'oscillazione degli atomi attorno al punto di equilibrio.
Nel caso dei corpi solidi, la dilatazione...
Approfondisci
