说明 翻新对刀仪 E46LA
自动对焦功能可自动测量刀具，无需操作员手动干预。此外，还可确定 X 轴和 Z 轴测量的优先项。
无需输入数据，无需预操作：软件根据刀具尺寸自动识别刀刃数目，增减转速，以更好地获取测量数据。为您量身定制。
此外还有：多刃获取循环，即，自动识别和测量在主轴完全旋转过程中所探测到的每一个刀刃。DXF 轮廓创建功能：刀具自动旋转，保存革命发展，创建 DXF 图纸。未来就在现在。
底座和支柱采用天然花岗岩，尺寸适中，可保证最高的精确性。天然材料的热膨胀系数，可允许对刀仪直接放置在车间。
特别重视对设备结构和底座尺寸的研究，底座完全采用钢材制造，经过 TIG 和连续焊丝焊接。于是，设备变得特别坚硬，从而保障了高度的精确性和不易变形的特点。
刀架旋转主轴对所有类型的机床接头均可互换：HSK, ISO, 多边形接头, BT, VDI, 等。无需适配器，避免发生不同元件之间配对错误，以获得精确可重复的测量。

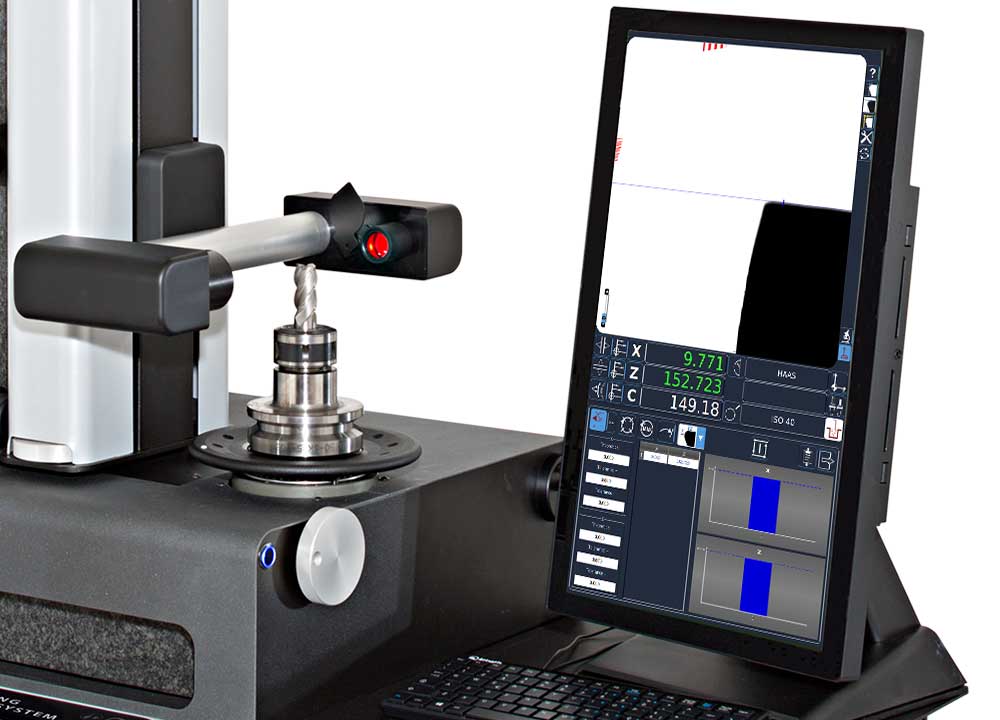

E46LA 对刀仪 配备一个 22”电容触屏显示器，垂直安装，显示效果更佳。上半部分显示刀具轮廓图像，下半部分显示所有软件功能。为什么要把问题复杂化呢？一切所需，尽在一个屏幕。我们，想您所需。
此外，E46LA 配备了主轴架识别系统（SP-ID）。系统可在每次更好主轴架后，让对刀仪识别主轴架，建议正确的机床源头。越来越简单，为您而设计。
Elbo Controlli NIKKEN 开发的强大工业 PC，为设备管理软件提供支持：直观易用，就是我们的座右铭。此外还可把刀具偏置数据直接发送到数控系统的刀具表中，刀具表可进行自定义，多项测量工具直接显示在屏幕上，等等。
质量、效率和技术集于一件产品中。
E46LA 可配置全新的刀具自动识别系统。欲了解更多信息，请点击此处。

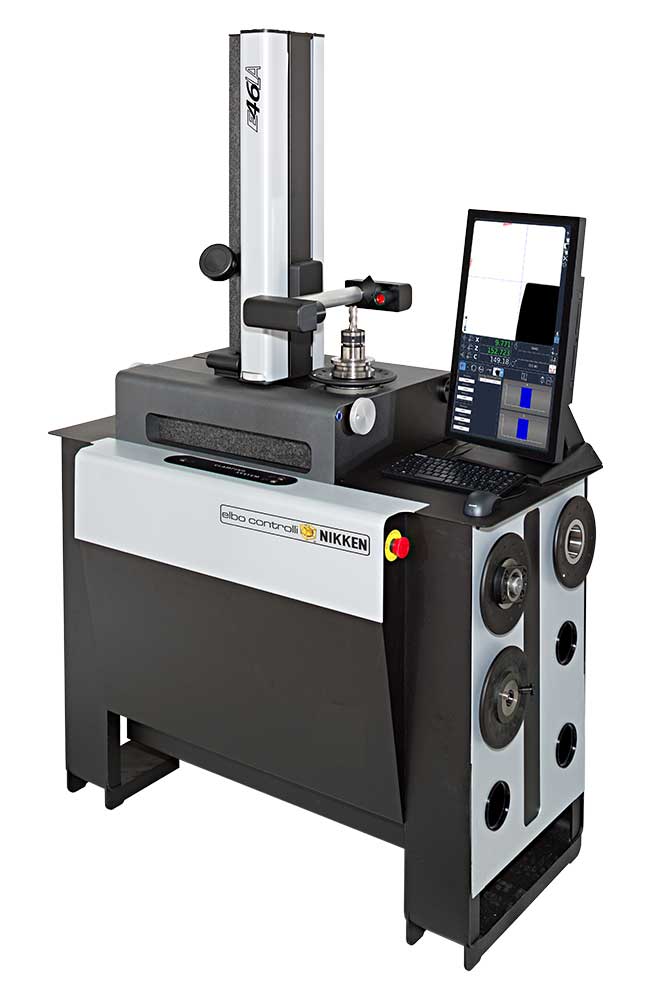

E46LA 对刀仪：Elbo Controlli NIKKEN 落地对刀仪设备
信息咨询规格书
机械
- 测量范围：最大直径 400 mm（半径 200 mm）；最大高度 600 mm
- 天然花岗岩底座和支柱：最大线性误差 2 µm/m
- ELBO CONTROLLI NIKKEN 光学玻璃线性换能器，类型 AS 371，经 HP 激光认证。轴分辨率：X = 1 μm, Z = 1 μm
- 无间隙运动传输气动插入主轴架自动旋转电机（专利产品）
- C 轴显示：主轴架角度位置，分辨率 0.01°
- 可互换旋转主轴架 ISO/BT/HSK/VDI 等。（需要明确说明）最大跳动误差 < 2 µm
- 钢结构，机械抗性高，经久不变，3 个固定落地支脚，1 个可调节钢支脚
- 主轴架识别系统（SP-ID），配备 NFC 技术，可在每次更换后自动识别主轴架
- 四个角度位置的主轴索引：0°-90°-180°-270°
- 直线导轨：X 轴 2 导轨；Z 轴 1 导轨
- 终生润滑滚珠双循环滑轨(4)
- 通用机械刀具锁定（仅适用于 ISO 刀具）
- 主轴架旋转气动-机械制动器，具有锁紧力的径向补偿：无任何轴角度偏移的错误
电子/光学
- 刀具测量和刀刃检查视觉系统
- 双远心镜头
- 放大 25 倍，可以数码变焦 2 倍和 4 倍
- C-MOS 1.3 百万像素传感器，2.0 高速 USB 接口
- 图像方框 10 x 10 mm（3 倍于标准）
- 照明器：圆形红色 LED 环形镜片窥镜；红色点状 LED 透镜
- 22”全高清 TFT 触屏显示器
- Intel 处理器
- UBUNTU LINUX 操作系统
- 数据保存于 SSD 固态硬盘上
- X 轴和 Z 轴锁定管理，牵引速度低于 2 mm/秒
- 4 个 USB 端口（键盘，鼠标，Dymo 打印机和一个备用端口），1 个 LAN 端口
软件
- 自动对焦功能
- 多刀刃获取循环
- 主轴架自动旋转，具有单刃或多刃测量循环
- 根据被测刀具直径计算和控制主轴旋转圆周速度
- DXF 文档创建功能
- 导入 DXF 格式图纸，可叠加刀具轮廓
- 人机界面简单直观，一屏显示所有功能
- 集成触屏，易于使用
- 管理数控机床源头和适配器
- 创建刀具列表和/或单个刀具，可以生成新格式
- 自动数控机床源头分配变更
- 后处理器通用生成器和刀具套件
- 刀具列表打印报告
- 可运行 TID 基础设施，根据数据矩阵码识别刀具
- 可带磁性代码载体运行（类型 Balluff，不含硬件）
- 理论尺寸和公差管理
尺寸
- 体积：L = 1282 mm, H = 1874 mm, D = 672 mm
- 净重：~ 270 Kg
天然花岗岩
以天然花岗岩为制造材料
花岗岩是世界上热膨胀系数最低的天然材料之一，这一特性对于测量非常重要。
天然花岗岩是一种火成岩，由岩浆块凝固产生，在地幔深处形成。这一过程持续数百万年，为花岗岩赋予了特别技术属性，具有普通岩石所不具备的结构稳定性。
Elbo Controlli NIKKEN 是唯一一家使用天然花岗岩作为制造材料的刀具预调、测量和检查设备制造商，也是世界上首家开发出花岗岩尺对刀仪的制造商。
天然花岗岩有什么优点呢？
- 尺寸稳定性：花岗岩是一种天然老化的材料，经数百万年形成，因此内部没有任何张力
-
热稳定性：花岗岩的线性膨胀系数远低于钢材、铸铁、铝材、铜、黄铜或概而言之，所...
热膨胀
热膨胀是一种物理现象，发生在一个物体（液体、气体或固体）的体积随着温度升高而增加之时。这种增加是由于原子在平衡点附近振荡发生变化而导致的。
在固体的情况下，热膨胀涉及到其长度、面积和体积。
热膨胀根据温度变化和热膨胀系数而变化，会导致测量设备发生错误。
必须彻底了解各种制造材料的表现。Elbo Controlli NIKKEN 花费了大量时间和资源，测试并批准使用花岗岩生产我们的对刀仪和光栅尺。
在正常的工作环境中，室内温度可能会随外部条件（外部温度、季节、空调）浮动十度上下：例如，从早上 8 点的 20°C 到下午 17 点的 30 °C（9/10 小时）。
当结合几种不同材料（...
