说明 落地对刀仪 E46CAT1
How to make the production of your mechanical workshop more effective nowadays? The new E46CAT1 presetters allow you to go in this direction, optimising machine tool set-up time and reducing downtime in your workshop.
What characterises us? The natural granite structure and certified optical scales with interferometric laser guarantee accuracy and repeatability over time. The integral and interchangeable spindle holders guarantee a concentricity error of less than 1µm.
The adoption of tool presetting systems equipped with a lateral camera represents a significant step forward: it's suitable for presetting lathe tools working under or above centre, in combination with a spindle holder equipped with a Y-direction slide.
Accurate inspection of lathe tools, which are often complex and difficult to check using traditional methods, represents a significant challenge.
With the new T1 model series, we offer an ideal solution for those requiring tool inspection in the turning industry.

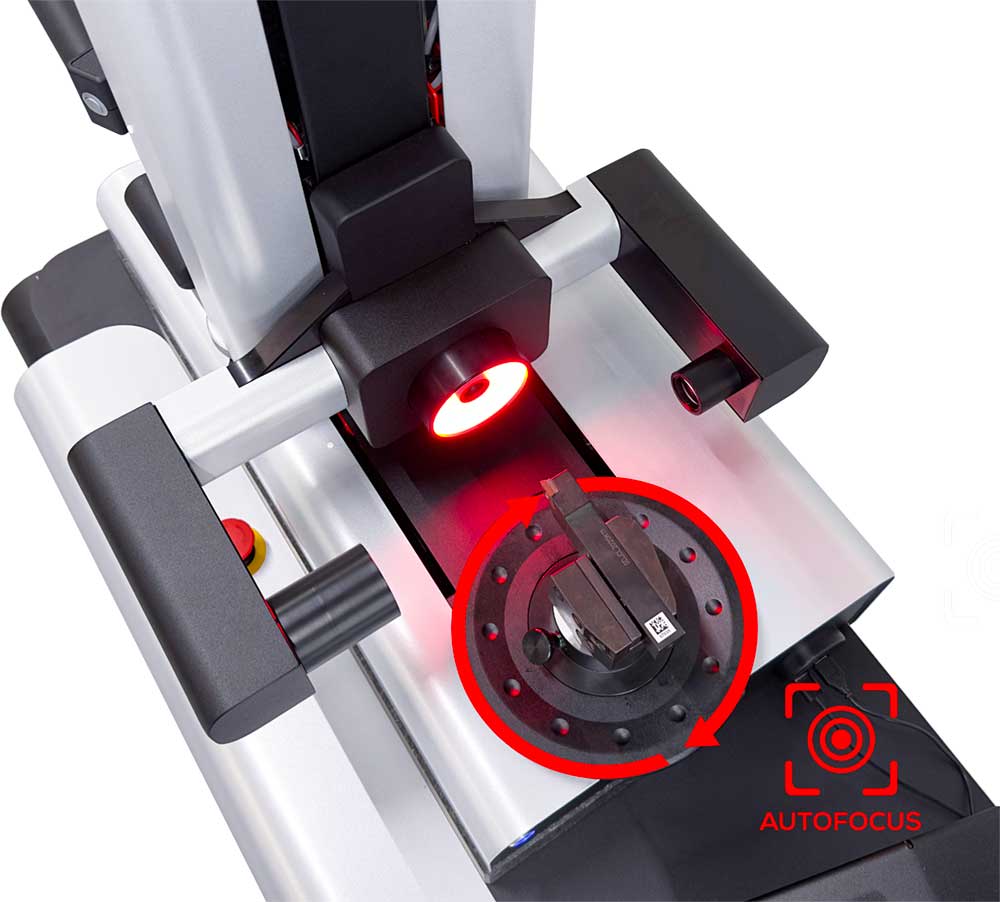

The AUTOFOCUS function allows tools to be measured automatically, without the operator intervening manually. This mode is recommended for those who need to perform measurements on multi-cutter tools that would be very complex if performed manually and, above all, that minimises the risk of human error. Why not choose the best?
The E46CAT1 presetters are equipped with a 21.5’ screen: in fact, they are designed to withstand difficult environmental and use conditions, typical of the industrial sector, and for this same reason they stand out for a longer lifespan.
E46CAT1 可配置全新的刀具自动识别系统。欲了解更多信息，请点击此处。

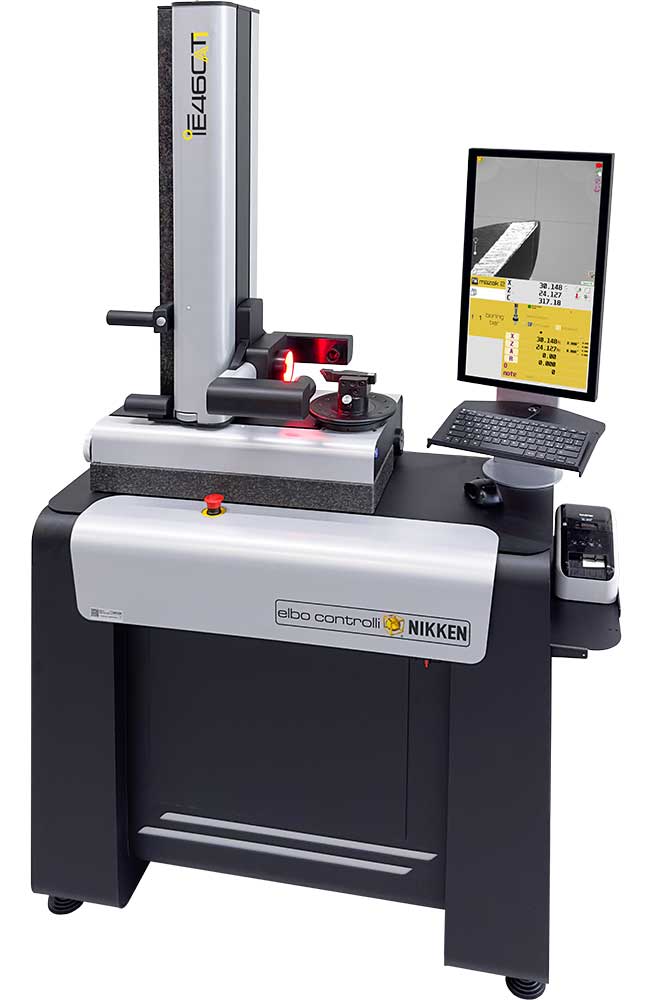

E46CAT1 对刀仪：Elbo Controlli NIKKEN 落地对刀仪设备
信息咨询规格书
一般特征
- 测量范围：最大直径 320 mm（半径 160 mm）；最大高度 600 mm
- 天然花岗岩底座和支柱：最大线性误差 8 µm/m
- 钢底座(3+1可调的脚）
- 带双循环球轴承滑动的直线导轨（X轴2，Z轴1）
- 气动轴移动解锁
- 手动总移动
- 手动微调
- ECN AS371认证的光学秤（分辨率1µm）
- 垂直触摸屏显示器-TFT21,5”全高清
- 键盘和鼠标
- 标签打印机侧支架
- 主轴侧支撑件（2个主轴对应1个）
- 外形尺寸: L = 1179 mm, H = 1935 mm, D = 568 mm
- 净重: ~ 230 kg
主轴参数
- 可互换主轴(ISO、BT、CAT、HSK、多边形锥度等）
- 主轴识别系统（SP-ID
- C轴位置可视化
- 主轴自动旋转和电子标签
- 气动主轴制动器
- 电动机械刀具架夹紧 （标准牵引螺柱 DIN69872、ISO7388、MAS403）
- 电动机械刀具架夹紧（HSK、多边形锥度）
相机系统功能
- 数码变焦 = 4x
- 可调整摄像头测量区域大小
- 主摄像头
- 双远心光学透镜
- Elbo Controlli NIKKEN 摄像系统测量范围 (mm) = 10x10 mm
- Elbo Controlli NIKKEN 摄像系统放大率 = 25x
- 工具测量功能
- 刀具显微查验功能
- 侧置摄像头
- Elbo Controlli NIKKEN 摄像系统测量范围 (mm) = 4x4 mm
- Elbo Controlli NIKKEN 摄像系统放大率 = 60x
- 刀具显微查验功能
软件和测量功能
- 基于嵌入式ECN操作系统Linux
- ECN机器软件C版（黄屏）
- 机器来源的数量/刀具组的数量 = ∞ / ∞
- 针对多任务处理机器的多源功能
- 带有固定十字线的手动测量功能
- 自动定位测量功能
- 具有尺寸冻结的自动定位测量功能
- 固定十字线测量用的准直指示器
- 刀具转角半径及理论中心点的屏幕自动测量
- 刀具角和理论相交的屏幕自动测量
- 倒角测量功能
- 可调节的感兴趣区域（AOI）
- 主轴自动旋转及刀具边缘测量
- 用于手动刀具预调和几何形状检查的软件
图形函数
- 可调节的圆（轴和圆）
- 配置文件图像捕获功能
- 自动几何图形（多个几何图形实体）
- 按点划分的几何图形
- 相机图像捕捉
- DXF文件的导入和与刀具的比较
- 手动DXF获取刀具轮廓
- 自动DXF获取的刀具轮廓
连接和集成功能
- USB端口（4个）
- 局域网连接
- Wi-Fi连接
- 标准后处理器
天然花岗岩
以天然花岗岩为制造材料
花岗岩是世界上热膨胀系数最低的天然材料之一，这一特性对于测量非常重要。
天然花岗岩是一种火成岩，由岩浆块凝固产生，在地幔深处形成。这一过程持续数百万年，为花岗岩赋予了特别技术属性，具有普通岩石所不具备的结构稳定性。
Elbo Controlli NIKKEN 是唯一一家使用天然花岗岩作为制造材料的刀具预调、测量和检查设备制造商，也是世界上首家开发出花岗岩尺对刀仪的制造商。
天然花岗岩有什么优点呢？
- 尺寸稳定性：花岗岩是一种天然老化的材料，经数百万年形成，因此内部没有任何张力
-
热稳定性：花岗岩的线性膨胀系数远低于钢材、铸铁、铝材、铜、黄铜或概而言之，所...
热膨胀
热膨胀是一种物理现象，发生在一个物体（液体、气体或固体）的体积随着温度升高而增加之时。这种增加是由于原子在平衡点附近振荡发生变化而导致的。
在固体的情况下，热膨胀涉及到其长度、面积和体积。
热膨胀根据温度变化和热膨胀系数而变化，会导致测量设备发生错误。
必须彻底了解各种制造材料的表现。Elbo Controlli NIKKEN 花费了大量时间和资源，测试并批准使用花岗岩生产我们的对刀仪和光栅尺。
在正常的工作环境中，室内温度可能会随外部条件（外部温度、季节、空调）浮动十度上下：例如，从早上 8 点的 20°C 到下午 17 点的 30 °C（9/10 小时）。
当结合几种不同材料（...
