Beschreibung Generalüberholte Werkzeugvoreinstellgeräte E46LA
Die Funktion AUTOFOKUS ermöglicht Ihnen die automatische Werkzeugmessung ohne manuelles Eingreifen des Bedieners. Außerdem können Sie die Messpriorität für die X- oder Z-Achse festlegen.
Keine Dateneingabe, keine vorbereitenden Vorgänge: Die Software erkennt automatisch die Anzahl der Schneiden und erhöht oder verringert je nach Werkzeuggröße die Drehgeschwindigkeit für eine bessere Messwerterfassung. Maßgefertigt für Sie.
Aber das ist noch nicht alles: Erfassungszyklus Mehrfachschneide, d.h. automatische Erkennung und Messung jeder während der kompletten Umdrehung der Spindel erfassten Schneide. Funktion zur Erstellung von DXF-Profil: automatische Werkzeugdrehung, um die Entwicklung der Umdrehungen zu speichern und die Zeichnung im DXF-Format zu erstellen. Die Zukunft ist jetzt.
Der Sockel und die Säule aus natürlichem Granit sind so bemessen, dass sie ein Höchstmaß an Präzision gewährleisten. Der Wärmeausdehnungskoeffizient des natürlichen Materials erlaubt es, die Werkzeugvoreinstellmaschine direkt in der Werkstatt aufzustellen.

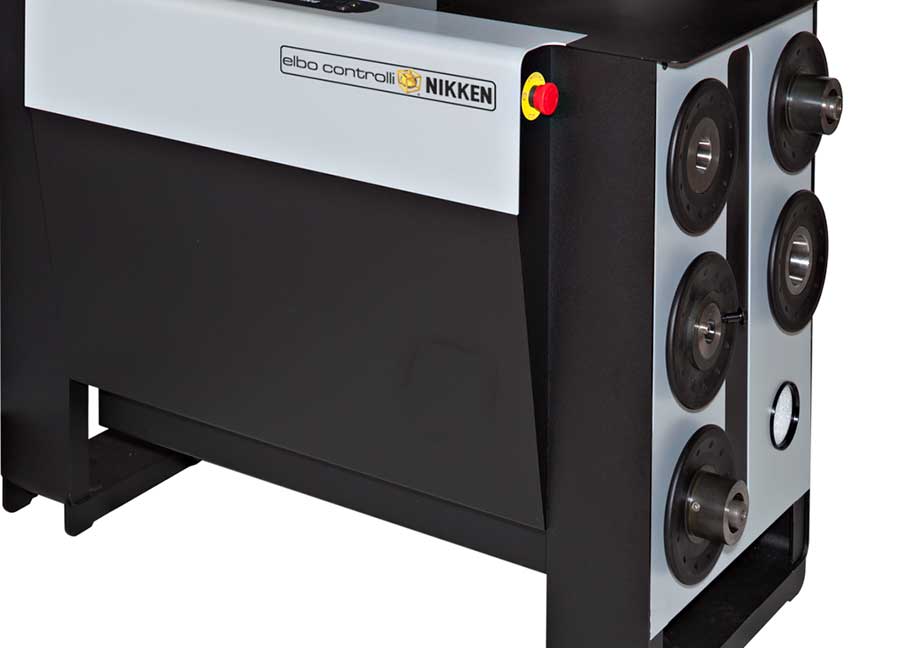

Große Aufmerksamkeit wurde der Planung der Maschinenstruktur und der Dimensionierung des Sockels gewidmet, der vollständig aus Baustahl besteht und entweder mit WIG oder mit Endlosdraht geschweißt wird. Auf diese Weise erhält die Maschine eine besondere Steifigkeit, die folglich eine hohe Genauigkeit und Verformungsbeständigkeit garantiert.
Die drehende Werkzeughalterspindel ist für alle Arten von Maschinenaufnahmen austauschbar: HSK, ISO, Polygonschaft, BT, VDI usw. Keine Adapter, wir vermeiden die Einführung von Verbindungsfehlern zwischen verschiedenen Elementen, um eine genaue und wiederholbare Messung zu gewährleisten.
Das Werkzeugvoreinstellgerät E46LA ist mit einem kapazitiven 22“-Touchscreen-Monitor ausgestattet, der zur besseren Sichtbarkeit vertikal montiert ist. Die obere Hälfte zeigt die Bilder der Werkzeugprofile, die untere Hälfte alle Softwarefunktionen. Warum das Leben verkomplizieren? Sie haben alles, was Sie brauchen, auf einer einzigen Bildschirmseite. Wir denken an Ihre Bedürfnisse.
Zudem ist E46LA mit dem Identifizierungssystem des Spindelhalters (SP-ID) ausgestattet. Das System ermöglicht es dem Werkzeugvoreinstellgerät, den Spindelhalter zu identifizieren und schlägt bei jedem Wechsel des Spindelhalters die korrekten Maschinenursprünge vor. Immer einfacher, für Sie gedacht.
Der leistungsstarke Industrie-PC, entwickelt von Elbo Controlli NIKKEN, unterstützt die Maschinenverwaltungssoftware: intuitiv und einfach zu verwenden, das ist unser Motto. Direkte Übertragung der Werkzeugkorrekturen in die Werkzeugtabellen der numerischen Steuerung, anpassbare Werkzeugtabellen, Mehrfachmessinstrument direkt am Bildschirm und vieles mehr.
Qualität, Effizienz und Technologie in einem einzigen Produkt.
E46LA kann mit dem neuen System zur automatischen Werkzeugerkennung ausgestattet werden. Für weitere Informationen klicken Sie bitte hier.
Werkzeugvoreinstellgerät E46LA: Werkzeugvoreinstellmaschine Stand Alone von Elbo Controlli NIKKEN
Informationen anfordernTechnisches Datenblatt
MECHANIK
- Messbereich: Durchmesser max 400 mm (Radius 200 mm); Höhe max 600 mm
- Sockel und Säule aus natürlichem Granit: max Linearitätsfehler 2 µm/m
- Lineare Messwandler aus optischem Glas von ELBO CONTROLLI NIKKEN Typ AS 371, HP Laser zertifiziert. Achsenauflösung: X = 1 μm, Z = 1 μm
- Motor für die automatische Drehung des Spindelhalters mit pneumatischer Unterstützung für die Übertragung der Bewegung ohne Spiel (patentiert)
- Anzeige der C-Achse: Winkelposition des Spindelhalters mit Auflösung 0,01°
- Austauschbarer drehender Spindelhalter ISO/BT/HSK/VDI … usw. (nach Angabe) maximaler Rundlauffehler < 2 µm
- Maschinenstruktur aus Stahl mit langfristiger hoher mechanischer Beständigkeit und Unveränderlichkeit, Bodenversion, mit 3 festen und 1 verstellbaren Stahlstütze
- Identifizierungssystem des Spindelhalters (SP-ID) mit NFC-Technologie für die automatische Erkennung des Spindelhalters nach dem Wechsel
- Spindelindex in vier Winkelpositionen: 0°-90°-180°-270°
- Linearführungen: 2 Führungen X-Achse; 1 Führung Z-Achse
- Schlitten (4) mit Doppelkugelumlauf, dauerfettgeschmiert
- Universelle mechanische Werkzeugspannung (nur für ISO-Werkzeuge)
- Pneumatisch-mechanische Bremse der Drehung des Spindelhalters mit Radialkompensation der Spannkraft: kein Fehler von Achsenwinkelabweichung
ELEKTRONIK / OPTIK
- Bildverarbeitungssystem für Werkzeugmessung und Schneideninspektion
- Bi-telezentrisches Objektiv
- 25-fache Vergrößerungen, Möglichkeit von 2-fachem oder 4-fachem Digitalzoom
- C-MOS-Sensor, 1,3 Megapixel mit USB 2.0 Hochgeschwindigkeitsverbindung
- Bildfläche 10 x 10 mm°(3 Mal größer als Standard)
- Lichtquelle: Episkoplichtquelle torische Linse und rote kreisförmige LEDs; Diaskoplichtquelle rote punktförmige LED
- Monitor TFT-Touchscreen 22“ Full HD
- Intel-Prozessor
- Betriebssystem UBUNTU LINUX
- Datenspeicherung auf SSD Festplatte (Solid State Drive)
- Verwaltung der Achsensperre X und Z bei einer Verfahrgeschwindigkeit unter 2 mm/sec.
- 4 USB-Anschlüsse (Tastatur, Maus, Dymo-Drucker und ein Ersatzanschluss) und 1 LAN-Anschluss
SOFTWARE
- Funktion Autofokus
- Erfassungszyklus Mehrfachschneide
- Automatische Drehung des Spindelhalters mit Messzyklen Einfach- oder Mehrfachschneide
- Umfangsgeschwindigkeit der Spindeldrehung in Abhängigkeit des Durchmessers des zu messenden Werkzeugs berechnet und gesteuert
- Funktion zur Erstellung von DXF-Profil
- Importieren von Zeichnungen im DXF-Format, die dem Werkzeugprofil überlagert werden können
- Einfache und intuitive HMI mit Funktionen auf einer einzigen Bildschirmseite
- Benutzerfreundlichkeit dank integriertem Touchscreen
- Verwaltung von CNC-Maschinenursprüngen und Adaptern
- Erstellung von Werkzeuglisten und/oder Daten einzelner Werkzeuge, Möglichkeit der Erstellung neuer Formate
- Automatischer Wechsel der CNC-Maschinenursprungszuordnung
- Werkzeugsatz und universeller Postprozessor
- Druckbericht Werkzeuglisten
- Eingerichtet für den Betrieb mit TID-Infrastruktur zur Werkzeugidentifizierung mit Datamatrix-Code
- Eingerichtet für den Betrieb mit magnetischen Codeträgern (Typ Balluff, Hardware ausgenommen)
- Verwaltung von theoretischen Messungen und Toleranzen
ABMESSUNGEN
- Außenmaße: L = 1282 mm, H = 1874 mm, D = 672 mm
- Nettogewicht: ~ 270 Kg
