Açıklama Ölçüm tespit sistemi M5 kramayer ve pinyon sistemi
Lineer kremayer ve pinyon güç dönüştürücüler, özellikle uzun makinelerdeki uygulamalar için veya zorlu çalışma koşulları (talaşlar, titreşimler, soğutucular, buharlar, toz) nedeniyle aşırı parça sağlamlığı gerektiren uygulamalar için her zaman en uygun sistemler olmuştur. Bu nedenle, lineer kremayer ve pinyon güç dönüştürücüler, verimliliği ve uzun ömürlülüğü garanti etmek için üst düzey parçalar geliştirilmiştir.
Bu ihtiyaçları karşılamak için ELBO CONTROLLI NIKKEN iki farklı çözümü mükemmelleştirdi: önceden monte edilmiş sistem - kurulum kolaylığı ve hızı. Modüler sistem - çok yönlülük ve ekonomik. Her iki sistem de aynı çalışma prensibine sahiptir: elektrik sinyali, paslanmaz çelik bir pinyonu yüksek hassasiyetli bir kremayer üzerinde kaydıran döner bir kodlayıcı tarafından üretilir.
Elastik sistem ön yükü sayesinde kodlayıcı sürekli olarak kramayer ile temas halindedir; pinyonun dişleri ile kremayerin dişleri arasındaki farklı basınç açısı, ölçüm hassasiyetini bozabilecek sıfır mekanik oynamayı garanti eder.
Her iki sistem de iki çözünürlükte mevcuttur: 0,01 mm ve 0,005 mm, yani mekanik sektörüyle sınırlı olmayıp ahşap, mermer, cam ve tekstil sektörlerinde de çalışabilir.
Elbo Controlli NIKKEN'den takım tezgahları için M5 kremayer ve pinyon sistemleri
Bilgi istemeTeknik özellikler

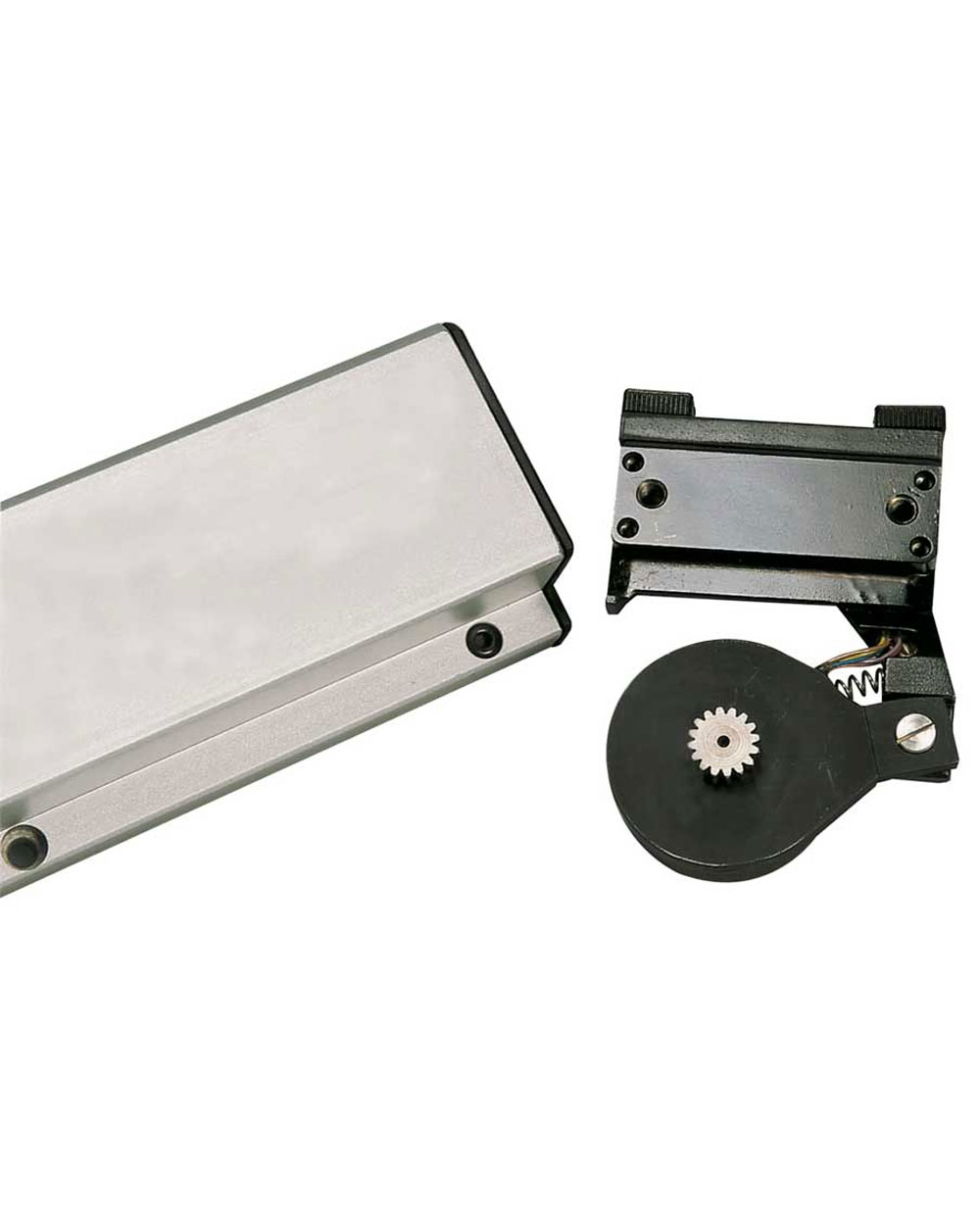

M5 sistemi, yüksek hassasiyetli kramayer bölümlerinin T5 döner kodlayıcıyı koruyan kapalı bir çelik destek üzerine monte edilmesi ve kalibre edilmesiyle yapılır.
Lineer dönüştürücü, plastik yan kapaklar ve genel olarak sistemi kompakt tutan özel yağa dayanıklı kauçuk contalarla tamamlanır.
Makine uzunluğu pratikte sonsuzdur. Aslında sistem (bariz nakliye ve montaj nedenleriyle) 2600 mm uzunluğa kadar modüler bölümler halinde tedarik edilmektedir.
Sistem çözünürlüğü (0,1 mm, 0,01 mm, 0,005 mm) kramayer monte T5 kodlayıcı aracılığıyla gelir ve gerektiğinde kolayca değiştirilebilir.
Sistemin hassasiyeti, tüm süreç boyunca +/- 0,03 mm içinde kalır. İstek üzerine 0,01 mm hassasiyette kalibrasyon sertifikası ve interferometrik lazer ile tedarik edilebilir.
Güç kaynağı, hat sürücüsü çıkış sinyalleriyle 5V veya 12V olabilir.
Sağlamlığı, hassasiyeti ve kompakt boyutu sayesinde tüm uygulamalar için mükemmel bir çözümdür.
